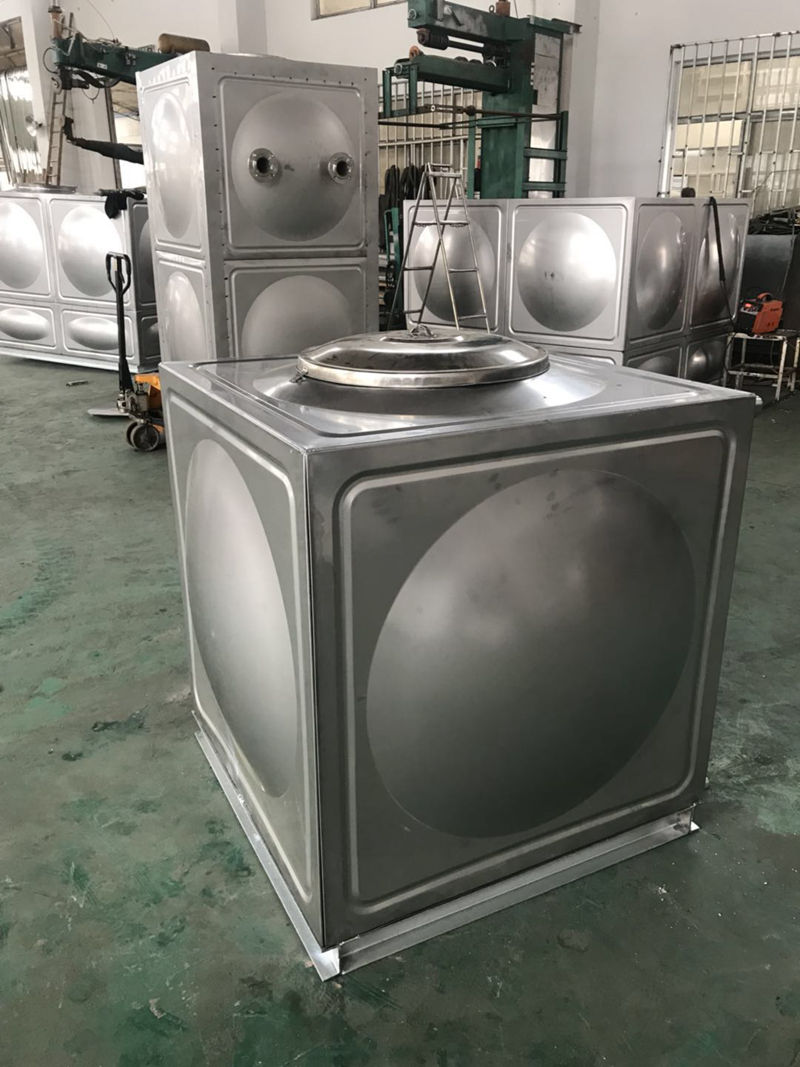

膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。膨胀水箱上通常接有以下管道：
（1）膨胀管 它将系统中水因加热膨胀所增加的体积转入膨胀水箱（和回水干道相连接）。
（2） 溢流管用于排出水箱内超过规定水位的多余的水。
（3）液位管 用于监督水箱内的水位。
（4）循环管 在水箱和膨胀管可能发生冻结时，用来使水循环（在水箱的底部中央位置，和回水干道相连接）。
（5）排污管 用于排污。
（6）补水阀 与箱体内的浮球相连，水位低于设定值则通 阀门补充水。
为安全起见，膨胀管、循环管、溢流管上不允许装任何阀门。
膨胀水箱用于闭式 水循环系统中，起到了平衡水量及压力的作用，避免 安全阀频繁开启和自动补水阀频繁补水。膨胀罐起到容纳膨胀水的作用外，还能起到补水箱的作用，膨胀罐充入氮气，能够获得较大容积来容纳膨胀水量，高、低压膨胀罐可利用本身压力并联向稳压系统补水。本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。
系统中设置膨胀水箱的主要作用
（1） 膨胀，使系统中的淡水受热后有膨胀的余地。
（2） 补水，补充系统中因蒸发和泄漏而损失的水量并保证淡水泵有足够的吸入压头。
（3） 排气，排放系统中的空气。
（4） 投药，投化学药剂以便对冷却水进行化学处理。
（5） 加热，如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。
2容积计算
当110-70°C供暖系统 V=0.038Vc
当130-70°C供暖系统 V=0.043Vc
式中V—— 膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；
Vc——系统内的水容量，L。
膨胀水箱选用
开式高位膨胀水箱
适用于中小型低温水 供暖系统，膨胀水箱规格见下表，构造见国标图。
|
型号
|
方形
|
圆形
|
|
|
|
|
|
|
|
|
公称面积（m³）
|
有效容积（m³）
|
外形尺寸（mm）
|
公称容积（m³）
|
有效容积（m³）
|
筒体（mm）
|
|
|
|
|
|
长
|
宽
|
高
|
内径
|
高度
|
|
|
|
|
|
|
1
|
0.5
|
0.61
|
900
|
900
|
900
|
0.3
|
0.35
|
900
|
700
|
|
2
|
0.5
|
0.63
|
1200
|
700
|
900
|
0.3
|
0.33
|
800
|
800
|
|
3
|
1.0
|
1.15
|
1100
|
1100
|
1100
|
0.5
|
0.54
|
900
|
1000
|
|
4
|
1.0
|
1.20
|
1400
|
900
|
1100
|
0.5
|
0.59
|
1000
|
900
|
|
5
|
2.0
|
2.27
|
1800
|
1200
|
1200
|
0.8
|
0.83
|
1000
|
1200
|
|
6
|
2.0
|
2.06
|
1400
|
1400
|
1200
|
0.8
|
0.81
|
1100
|
1000
|
|
7
|
3.0
|
3.05
|
2000
|
1400
|
1400
|
1.0
|
1.1
|
1100
|
1300
|
|
8
|
3.0
|
3.20
|
1600
|
1600
|
1400
|
1.0
|
1.2
|
1200
|
1200
|
|
9
|
4.0
|
4.32
|
2000
|
1600
|
1500
|
2.0
|
2.1
|
1400
|
1500
|
|
10
|
4.0
|
4.37
|
1800
|
1800
|
1500
|
2.0
|
2.0
|
1500
|
1300
|
|
11
|
5.0
|
5.18
|
2400
|
1600
|
1500
|
3.0
|
3.3
|
1600
|
1800
|
|
12
|
5.0
|
5.35
|
2200
|
1800
|
1500
|
3.0
|
3.4
|
1800
|
1500
|
|
13
|
|
|
|
|
|
4.0
|
4.2
|
1800
|
1800
|
|
14
|
|
|
|
|
|
4.0
|
4.6
|
2000
|
1600
|
|
15
|
|
|
|
|
|
5.0
|
5.2
|
1800
|
2200
|
|
16
|
|
|
|
|
|
5.0
|
5.2
|
2000
|
1800
|
3安装要点
膨胀水箱安装位置，应考虑防止 水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。
膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵吸入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。这样可让少量热水能缓慢地通过循环管和膨胀管流出水箱，以防水箱里的水冻结。在重力循环中，循环管也接到供水干管上，也应与膨胀管保持一定的距离。
膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置 阀门。
设在非供暖房间内的膨胀管，循环管理体制、信号管均应保温。
一般开式膨胀水箱内的水温不应超过95°C。
4原理
一般冷却系统冷却液的流动是靠水泵的压力来实现的。 水泵吸水的一侧压力低，易产生蒸汽泡，使水泵的出水量显著下降，并引起水泵叶轮和水套的穴蚀，在其表面产生麻点或凹坑，缩短了叶轮和水套的使用寿命。加装膨胀水箱后，由于膨胀水箱和水泵进水口之间存在补充 水管；散热器中的蒸汽泡和水套中的蒸汽泡通过导管和进入膨胀水箱，从而使气水彻底分离。由于膨胀水箱温度较低，进入的气体得到冷凝，一部分变成液体，重新进入水泵。而积存在膨胀水箱液面上的气体起缓冲作用，使冷却系内压力保持稳定状态。
5作用
膨胀水箱被广泛应用于 中央空调、锅炉、 热水器、变频、恒压供水等设备中，其能缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，膨胀水箱气囊的自动膨胀收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，水泵不会因压力的改变而频繁的开启
|
